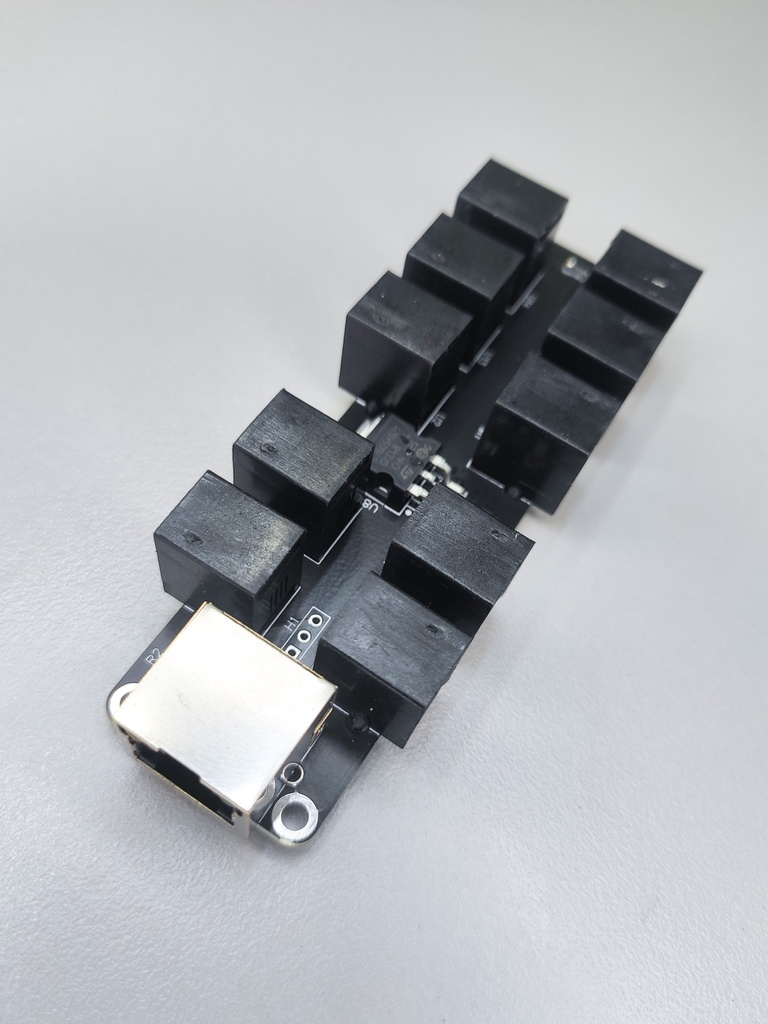

DS-CONNECT board v3.2

Плата для подключения датчиков ds18b20 до 100 штук при подключении дополнительных разветвителей ( без разветвителей - до 10 шт ).
Характеристики
На плате установлен подтягивающий резистор 4,7 кОм
На плате установлен разъем 8p8c для подключения к шилду ( от него и берется питание) и 10 4p4c для подключения датчиков ds18b20
Также возможно подключение одной платы к другой с помощью провода 4p4c для увеличения количества датчиков на линии (для этого нужно убрать резистор 4,7 кОм)
На плате установлен LDO понижающий напряжение с 12 до 5 в ( для того чтобы просадка напряжения в длинных проводах не влияла на стабильность работы)
Распиновка разъема датчика ds18b20:
1-пин 2-gnd 3- пропуск 4- Vin
